multizŁĄCZA MULTI-X
multi-x quattro 12.5
- Multizłącze
- Możliwość łączenia pod ciśnieniem
- Samocentrujące złącza węża
Multi-X Quattro 12.5 to multizłącze z czterema portami DN 12.5. Wszystkie szybkozłącza są niekapiącej konstrukcji Flat-Face zgodnej z ISO 16028. Wtyki ze zintegrowanym eliminatorem ciśnienia zapewniają sprawne łączenie nawet przy wysokim ciśnieniu resztkowym. Ciśnienie robocze do 35 MPa może wykorzystywać połowę portów jednocześnie, natomiast druga połowa może użyta jako linia powrotna z maksymalnym ciśnieniem 5 MPa. Dla optymalnej elastyczności zarówno gniazda jak i wtyki mogą być wyposażone w złącza elektryczne.
Parametry techniczne |
|
| Przepustowość | 12.5 mm (1/2") |
| Ciśnienie robocze | 35 MPa |
| Ciśnienie rozrywające | 120 MPa |
| Tempera pracy | -30°C — +100°C |
| Materiał Female Plate | Ocynkowana stal, anodyzowane aluminium, cynk. mosiądz |
| Materiał Male Plate | Ocynkowana stal, anodyzowane aluminium, cynk. mosiądz |
| Uszczelnienie | Nitryl (NBR) |
| Możliwość łączenia | 1: Up to 35 MPa residual pressure on the male side and free to drain on the female side. 2: Up to 25 MPa residual pressure on the female side and free to drain on the male side. 3: Up to 25 MPa residual pressure on the male side and 1 MPa return pressure on the female side. |
| Rozłączanie pod ciśnieniem | To be avoided. Residual pressure can result in recoil effect during disconnection. Always grip the lever firmly. |

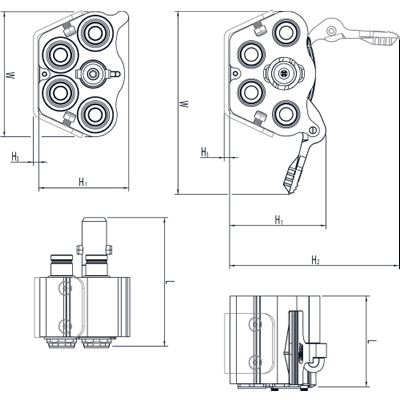

| Multi-X QUATTRO 12.5 | ||||||||
| ilość przyłączy | przyłącze | L |
W | H1 | H2 | H3 | nr produktu | |
| Gniazdo | 4 | WEO 3/4" | 98 mm | 176 mm | 99 mm | 159 mm | 5 mm | 109324001 |
| Wtyk | 4 | WEO 1/2" | 138 mm | 132 mm | 93 mm | - | 5 mm | 109324051 |
