Multi & Auto
auto-zŁĄcza hydrauliczne
seria 975, dn 15
- Minimalizacja czasu pprzestoju
- Dla szerokiej gamy mediów
- Konstrukcja Non-Drip
Seria Cejn 975 jest specjalnie zaprojektowana dla automatyki przemysłowej aby zminimalizować koszty przestojów związane z naprawami lub wymianami form lub narzędzi. Auto-złącza Cejn zabudowane na kolektorach umożliwiają szybkie, jednoczesne łączenie i rozłączanie nieograniczonej liczby linii dla różnych mediów. Unikalna opatentowana konstrukcja szybkozłączy umożliwia łączenie/rozłączanie przy pełnym ciśnieniu roboczym. Wysoka wydajność szybkozłączy i wtyków pozwala na pracę z ciśnieniem do 300 bar a konstrukcje Flat-Face, Non-Drip zapobiegają wyciekom. Seria posiada szeroki wybór przyłączy gwintowych, gdzie Rc, G i NPT są standardem, alternatywne sposoby montażu dostępne na życzenie.
Parametry techniczne |
|
| Średnica przepływu | 15 mm (9/16") |
| Max. ciśnienie robocze | 300 bar (4350 PSI) |
| Min. ciśnienie rozrywające | 970 bar (14070 PSI) |
| Łączenie pod ciśnieniem | 300 bar (4350 PSI) |
| Temperatura pracy | -20°C — +100°C |
| Materiał złącza | Wykończona na czarno stal |
| Materiał wtyku | Wykończona na czarno stal |
| Uszczelnienie | Nitryl (NBR) |

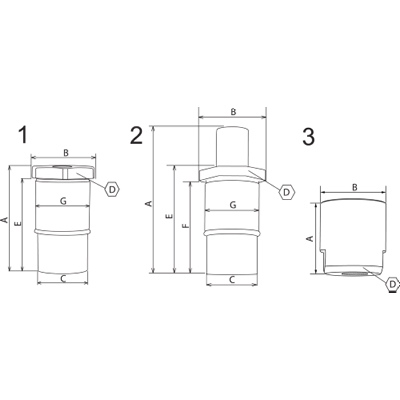

1 - Szybkozłącze, 2 - Wtyk, 3 - Łącznik
| Szybkozłącza | |||||||
| przyłącze | A | B | D | E | F | G | nr produktu |
| M45x1.5 | 60.0 mm | 53 mm | 47 mm | 55.0 mm | - | 45.5 mm | 109751558 |
| Wtyki | |||||||
| przyłącze | A | B | D | E | F | G | nr produktu |
| M45x1.5 | 80.5 mm | 53 mm | 47 mm | 60.0 mm | 55.0 mm | 45.5 mm | 109756558 |
| Łączniki | |||||||
| przyłącze | A | B | D | E | F | G | nr produktu |
| Rc 3/4" | 51.7 mm | 54 mm | 41 mm | - | - | - | 109754317 |
| G 3/4" | 51.7 mm | 54 mm | 41 mm | - | - | - | 109754327 |
| 3/4" NPT | 51.7 mm | 54 mm | 41 mm | - | - | - | 109754347 |
