Seria Cejn 930 to część zakresu Multi-Snap gdzie kolektory szybkozłączy i wtyków dostępne są w wielu rozmiarach i alternatywach przyłączeń. Do ośmiu obwodów może być łączonych i rozłączanych jednocześnie. Dzięki unikalnej konstrukcji szybkozłącza łatwe pchnięcie wystarcza do połączenia dwóch kolektorów. Rozłączanie obsługiwane jest przez proste pociągnięcie kolektora szybkozłączy. Zarówno szybkozłącza i wtyki są samouszczelniające w czasie rozłączenia co zabezpiecza przed wyciekami. Wykonane z chromowanego mosiądzu i stali nierdzewnej, co zapewnia długotrwałe użytkowanie.
Parametry techniczne |
|
Średnica przepływu | 6.2 mm (1/4") |
Przepustowość wody | 19 l/min |
Max. ciśnienie robocze | 15 bar (220 PSI) |
Temperatura pracy | -30°C — +100°C |
Materiał złącza | chromowany mosiądz |
Materiał wtyku | chromowany mosiądz |
Materiał płyty | anodyzowane aluminium |
Uszczelnienie | Nitryl |

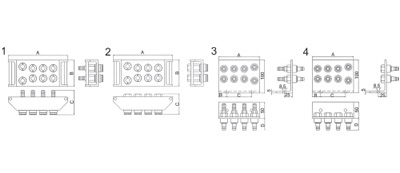

1 - kolektor szybkozłączy z tuleją na wąż, 2 - kolektor szybkozłączy z gwintem wewnętrznym, 3 - kolektor wtyków z tuleją na wąż, 4 - kolektor wtyków z gwintem wewnętrznym
Kolektor szybkozłączy | |||||||
przyłącze | ilość przyłączy |
A | B | C | D | nr produktu | |
tuleja na wąż | 3/8 (10.0 mm) | 8 | 180 mm | 80 mm | 75 mm | - | 109301001 |
3/8 (10.0 mm) | 6 | 146 mm | 80 mm | 75 mm | - | 109301005 | |
3/8 (10.0 mm) | 4 | 115 mm | 80 mm | 75 mm | - | 109301007 | |
gwint wewnętrzny | G 1/4" | 8 | 180 mm | 80 mm | 63 mm | - | 109301011 |
G 1/4" | 6 | 146 mm | 80 mm | 63 mm | - | 109301053 | |
G 1/4" | 4 | 115 mm | 80 mm | 63 mm | - | 109301051 |
Kolektor wtyków | |||||||
przyłącze | ilość przyłączy |
A | B | C | D | nr produktu | |
tuleja na wąż | 3/8 (10.0 mm) | 8 | 125 mm | 25 mm | 75 mm | 36 mm | 109301003 |
3/8 (10.0 mm) | 6 | 92 mm | 16 mm | 60 mm | 36 mm | 109301006 | |
3/8 (10.0 mm) | 4 | 70 mm | 15 mm | 40 mm | 36 mm | 109301008 | |
gwint wewnętrzny | G 1/4" | 8 | 125 mm | 25 mm | 75 mm | 36 mm | 109301012 |
G 1/4" | 6 | 92 mm | 16 mm | 60 mm | 36 mm | 109301054 | |
G 1/4" | 4 | 70 mm | 15 mm | 40 mm | 36 mm | 109301052 |
