Złączki WEO
zŁĄcza obrotowe
zŁĄcza obrotowe
Seria 860 złączek obrotowych, wtykowych z gwintem zewnętrznym i wewnętrznym uszczelnieniem gumowym w rozmiarach 3/8" do 1".
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal |

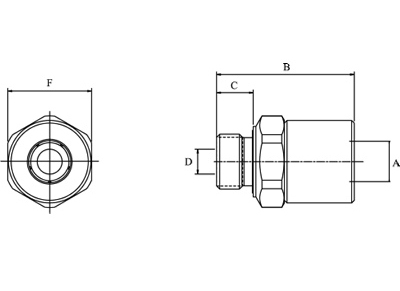

| Złącza | ||||||||
| przyłącze | Ciśnienie robocze | A | B | C | D | F | nr produktu | |
Złącze 3/8" |
G 3/8" | 350 bar (5080 PSI) | 13 mm | 47.1 mm | 12 mm | 7 mm | 27 mm | 148600606 |
Złącze 1/2" |
G 1/2" | 350 bar (5080 PSI) | 16 mm | 52.6 mm | 14 mm | 9.5 mm | 32 mm | 148600808 |
Złącze 3/4" |
G 3/4" | 350 bar (5080 PSI) | 23 mm | 67 mm | 16 mm | 15 mm | 41 mm | 148601222 |
Złącze 1" |
G 1" | 250 bar (3630 PSI) | 30 mm | 74.6 mm | 16 mm | 21 mm | 50 mm | 148601616 |
