Multi & Auto
auto-zŁĄcza pneumatyczne
seria 971, dn 5
- Szybkozłącza samo uszczelniające
- Wysoka tolerancja na przesunięcia
- Łatwa instalacja
Seria Cejn 971 to szybkozłącza pneumatyczne dla automatyki. Zakres przeznaczony do użytku w kolektorach łączących systemy przesyłające sprężone powietrze i inne media. Zarówno szybkozłącza jak i wtyki posiadają zawór co umożliwia zastosowanie w układach wymagających podwójnego odcięcia.
Parametry techniczne |
|
| Średnica przepływu | 5 mm (3/16") |
| Przepustowość powietrza | 550 l/min |
| Min. ciśnienie robocze | 10 bar (150 PSI) |
| Temperatura pracy | -5°C — +80°C |
| Materiał złącza | Mosiądz, nikiel |
| Materiał wtyku | Mosiądz, nikiel |
| Uszczelnienie | Nitryl |

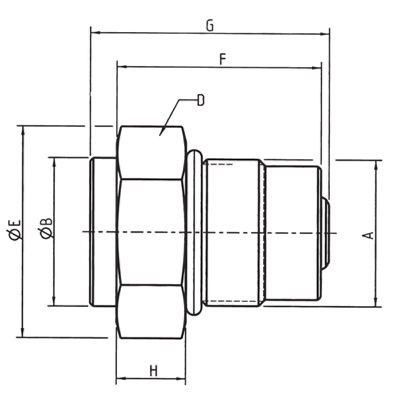

| Szybkozłącza | |||||||||
| przyłącze | B | C | D | E | F | G | H | nr produktu | |
| gwint wewnętrzny | M20x1.5 | 17.3 mm | 2.5 mm | 25 mm | 28.9 mm | 32.7 mm | 35.9 mm | 11.3 mm | 109711586 |
| Wtyki | |||||||||
| przyłącze | B | C | D | E | F | G | H | nr produktu | |
| gwint wewnętrzny | M20x1.5 | 17.3 mm | 2.5 mm | 25 mm | 28.9 mm | 32.7 mm | 35.9 mm | 11.3 mm | 109716586 |
