Multi & Auto
auto-zŁĄcza pneumatyczne
seria 981, dn 10
- Szybkozłącza samo uszczelniające
- Wysoka tolerancja na przesunięcia
- Łatwa instalacja
Seria Cejn 981 to szybkozłącza pneumatyczne dla automatyki. Zakres przeznaczony do użytku w kolektorach łączących systemy przesyłające sprężone powietrze i inne media. Zarówno szybkozłącza jak i wtyki posiadają zawór co umożliwia zastosowanie w układach wymagających podwójnego odcięcia.
Parametry techniczne |
|
| Średnica przepływu | 10 mm (13/32") |
| Przepustowość powietrza | 2 100l/min |
| Min. ciśnienie robocze | 10 bar (150 PSI) |
| Temperatura pracy | -5°C — +80°C |
| Materiał złącza | Mosiądz, nikiel |
| Materiał wtyku | Mosiądz, nikiel |
| Uszczelnienie | Nitryl |

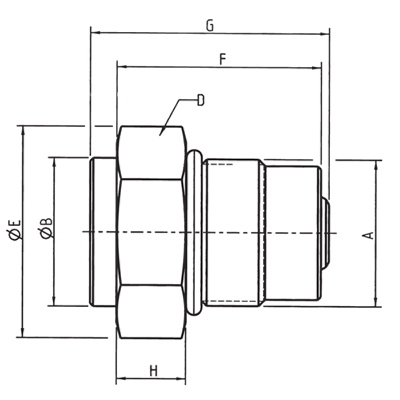

| Szybkozłącza | |||||||||
| przyłącze | B | C | D | E | F | G | H | nr produktu | |
| gwint wewnętrzny | M24x1.5 | 24.3 mm | 4.3 mm | 30 mm | 34.6 mm | 33.3 mm | 38.9 mm | 11.3 mm | 109811588 |
| Wtyki | |||||||||
| przyłącze | B | C | D | E | F | G | H | nr produktu | |
| gwint wewnętrzny | M24x1.5 | 24.3 mm | 4.3 mm | 30 mm | 34.6 mm | 33.3 mm | 38.9 mm | 11.3 mm | 109816588 |
