System monitoringu press-check



wtyki

press check



Wtyki testowe dla systemu Press-Check dostępne są z metalowymi lub plastikowymi osłonami przeciwpyłowymi, w czterech typach uszczelnień: metal-metal, przez gwint, elastyczną uszczelkę, O-ring.



System monitoringu Press-Check do hydrauliki zawiera szeroki zakres punktów testowych, miniwęży i złączy do monitorowania i testowania układów hydraulicznych. Może być instalowany w dowolnym punkcie układu, tam gdzie wymagany jest monitoring ciśnienia. System jest zaprojektowany i produkowany zgodnie z IDO 15171-2 i jest w pełni kompatybilny z kilkoma innymi markami.




Parametry techniczne


Materiał Ocynkowana stal
Materiał uszczelnienia Nitryl (NBR)
Temperatura pracy -20°C — +100°C

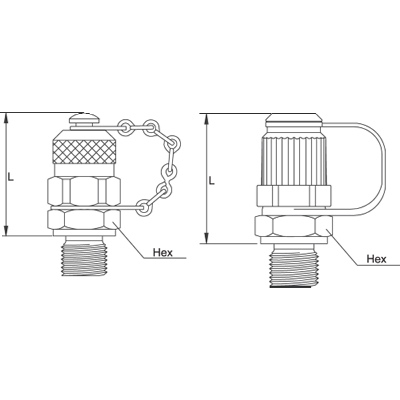

wtyki press check rysunek

Wtyki z plastikowym korkiem
Typ uszczelnienia

przyłącze

 L HEX

max ciśnienie

robocze

 nr produktu
Metal - Metal M12x1.5 38 mm 17 mm 40.0 MPa 103591500
  G 1/8" 38 mm 17 mm 40.0 MPa 103591200
  G 1/4" 38 mm 19 mm 40.0 MPa 103591201
Przez gwint UNI 7707 M10x1 38 mm 17 mm 40.0 MPa 103591502
  R 1/8" 36 mm 17 mm 40.0 MPa 103591100
  R 1/4" 36 mm 17 mm 63.0 MPa 103591101
  R 3/8" 36 mm 22 mm 63.0 MPa 103591102
  1/8"-27 NPTF 36 mm 17 mm 40.0 MPa 103591300
  1/4"-18 NPTF 36 mm 17 mm 63.0 MPa 103591301
  3/8"-18 NPTF 36 mm 22 mm 63.0 MPa 103591302
by eolastic ring M10x1 38 mm 17 mm 40.0 MPa 103591503
  M12x1.5 38 mm 17 mm 63.0 MPa 103591504
  M14x1.5 38 mm 19 mm 63.0 MPa 103591505
  M16x1.5 38 mm 22 mm 63.0 MPa 103591506
  G 1/8" 38 mm 17 mm 40.0 MPa 103591202
  G 1/4" 38 mm 19 mm 63.0 MPa 103591203
  G 3/8" 38 mm 22 mm 63.0 MPa 103591204
O-ring M8x1 38 mm 17 mm 25.0 MPa 103591507
  M10x1 38 mm 17 mm 63.0 MPa 103591508
  M14x1.5 38 mm 19 mm 63.0 MPa 103591509
  7/16"-20 UNF 38 mm 17 mm 63.0 MPa 103591700
  1/2"-20 UNF 38 mm 17 mm 63.0 MPa 103591701
  9/16"-18 UNF 38 mm 19 mm 63.0 MPa 103591702
  3/4"-16 UNF 38 mm 22 mm 63.0 MPa 103591703
  G 1/4" 38 mm 19 mm 63.0 MPa 103591205
Wtyki z metalowym korkiem
Typ uszczelnienia

przyłącze

 długość sześciokąt

max ciśnienie

robocze

 nr produktu
Metal - Metal M12x1.5 38 mm 17 mm 40.0 MPa 103591550
  G 1/8" 38 mm 17 mm 40.0 MPa 103591250
  G 1/4" 38 mm 19 mm 40.0 MPa 103591251
Przez gwint UNI 7707 M10x1 38 mm 17 mm 40.0 MPa 103591552
  R 1/8" 36 mm 17 mm 40.0 MPa 103591150
  R 1/4" 36 mm 17 mm 63.0 MPa 103591151
  R 3/8" 36 mm 22 mm 63.0 MPa 103591152
  1/8"-27 NPTF 36 mm 17 mm 40.0 MPa 103591350
  1/4"-18 NPTF 36 mm 17 mm 63.0 MPa 103591351
  3/8"-18 NPTF 36 mm 22 mm 63.0 MPa 103591352
by eolastic ring M10x1 38 mm 17 mm 40.0 MPa 103591553
  M12x1.5 38 mm 17 mm 63.0 MPa 103591554
  M14x1.5 38 mm 19 mm 63.0 MPa 103591555
  M16x1.5 38 mm 22 mm 63.0 MPa 103591556
  G 1/8" 38 mm 17 mm 40.0 MPa 103591252
  G 1/4" 38 mm 19 mm 63.0 MPa 103591253
  G 3/8" 38 mm 22 mm 63.0 MPa 103591254
O-ring M8x1 38 mm 17 mm 25.0 MPa 103591557
  M10x1 38 mm 17 mm 63.0 MPa 103591558
  M14x1.5 38 mm 19 mm 63.0 MPa 103591559
  7/16"-20 UNF 38 mm 17 mm 63.0 MPa 103591750
  1/2"-20 UNF 38 mm 17 mm 63.0 MPa 103591751
  9/16"-18 UNF 38 mm 19 mm 63.0 MPa 103591752
  3/4"-16 UNF 38 mm 22 mm 63.0 MPa 103591753
  G 1/4" 38 mm 19 mm 63.0 MPa 103591255
