Hydraulika
System monitoringu press-check
wtyki ze stoŻkiem uszczelniajĄcym
Wtyki testowe z 24º stożkiem uszczelniającym, dostępne w wersji light i heavy, konstrukcja zgodna z DIN 3865. Wyposażone w metalową lub plastikową osłonę przeciwpyłową.
System monitoringu Press-Check do hydrauliki zawiera szeroki zakres punktów testowych, miniwęży i złączy do monitorowania i testowania układów hydraulicznych. Może być instalowany w dowolnym punkcie układu, tam gdzie wymagany jest monitoring ciśnienia. System jest zaprojektowany i produkowany zgodnie z IDO 15171-2 i jest w pełni kompatybilny z kilkoma innymi markami.
Parametry techniczne |
|
| Materiał | Ocynkowana stal |
| Materiał uszczelnienia | Nitryl (NBR) |
| Temperatura pracy | -20°C — +100°C |
| Wtyki z plastikowym korkiem | ||||||
przyłącze |

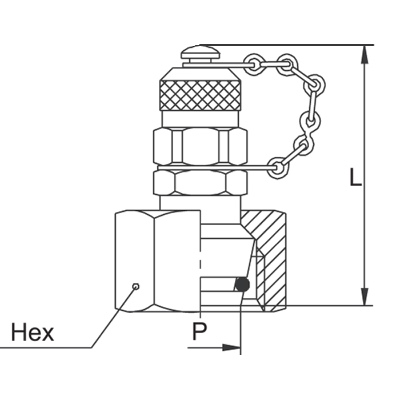

L | HEX | P | max ciśnienie robocze |
nr produktu | |
| DIN 3865 Light | M12x1.5 | 65 mm | 14 mm | L06 | 31.5 MPa | 103591510 |
| M14x1.5 | 66.5 mm | 17 mm | L08 | 31.5 MPa | 103591511 | |
| M16x1.5 | 67 mm | 19 mm | L10 | 31.5 MPa | 103591512 | |
| M18x1.5 | 58 mm | 22 mm | L12 | 31.5 MPa | 103591513 | |
| DIN 2865 Heavy | M14x1.5 | 65 mm | 14 mm | S06 | 63.0 MPa | 103591514 |
| M16x1.5 | 66.5 mm | 17 mm | S08 | 63.0 MPa | 103591515 | |
| M18x1.5 | 67 mm | 19 mm | S10 | 63.0 MPa | 103591516 | |
| M20x1.5 | 58 mm | 22 mm | S12 | 63.0 MPa | 103591517 | |
| Wtyki z metalowym korkiem | ||||||
przyłącze |
L | HEX | P | max ciśnienie robocze |
nr produktu | |
| DIN 3865 Light | M12x1.5 | 65 mm | 14 mm | L06 | 31.5 MPa | 103591560 |
| M14x1.5 | 66.5 mm | 17 mm | L08 | 31.5 MPa | 103591561 | |
| M16x1.5 | 67 mm | 19 mm | L10 | 31.5 MPa | 103591562 | |
| M18x1.5 | 58 mm | 22 mm | L12 | 31.5 MPa | 103591563 | |
| DIN 2865 Heavy | M14x1.5 | 65 mm | 14 mm | S06 | 63.0 MPa | 103591564 |
| M16x1.5 | 66.5 mm | 17 mm | S08 | 63.0 MPa | 103591565 | |
| M18x1.5 | 67 mm | 19 mm | S10 | 63.0 MPa | 103591566 | |
| M20x1.5 | 58 mm | 22 mm | S12 | 63.0 MPa | 103591567 | |
