Hydraulika
System monitoringu press-check
wtyki z female swivel

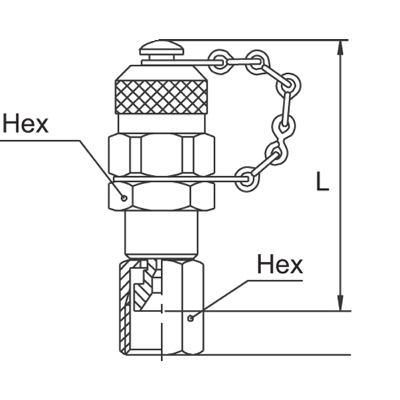

Wtyki testowe obrotowe z gwintem wewnętrznym JIC 37° - SAE J514. Wyposażone w metalową lub plastikową osłonę przeciwpyłową.
System monitoringu Press-Check do hydrauliki zawiera szeroki zakres punktów testowych, miniwęży i złączy do monitorowania i testowania układów hydraulicznych. Może być instalowany w dowolnym punkcie układu, tam gdzie wymagany jest monitoring ciśnienia. System jest zaprojektowany i produkowany zgodnie z IDO 15171-2 i jest w pełni kompatybilny z kilkoma innymi markami.
Parametry techniczne |
|
| Materiał | Ocynkowana stal |
| Materiał uszczelnienia | Nitryl (NBR) |
| Temperatura pracy | -20°C — +100°C |
| Wtyki z plastikowym korkiem | |||||
przyłącze |
L | HEX | max ciśnien robocze |
nr produktu | |
| JIC 37° - SAE J514 | 7/16"-20 UNF | 64 mm | 14 mm | 45.0 MPa | 103591704 |
| 1/2"-20 UNF | 67 mm | 17 mm | 42.0 MPa | 103591705 | |
| 9/16"-18 UNF | 69 mm | 19 mm | 35.0 MPa | 103591706 | |
| 3/4"-16 UNF | 71 mm | 22 mm | 35.0 MPa | 103591707 | |
| Wtyki z metalowym korkiem | |||||
przyłącze |
L | HEX | max ciśnien robocze |
nr produktu | |
| JIC 37° - SAE J514 | 7/16"-20 UNF | 64 mm | 14 mm | 45.0 MPa | 103591754 |
| 1/2"-20 UNF | 67 mm | 17 mm | 42.0 MPa | 103591755 | |
| 9/16"-18 UNF | 69 mm | 19 mm | 35.0 MPa | 103591756 | |
| 3/4"-16 UNF | 71 mm | 22 mm | 35.0 MPa | 103591757 | |
