Hydraulika
System monitoringu press-check
przyŁĄcza manometru

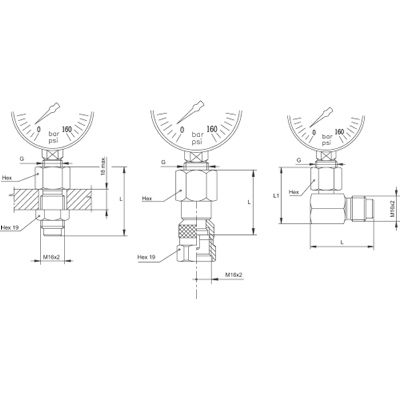

Dostępne są trzy typy przyłącza manometru dla systemu Press-Check: przyłącze grodziowe (rys. 1), szybkozłącze (rys. 2), przyłącze kątowe 90º (rys. 3). Szybkozłącza przyłączeniowe dla manometrów dostępne są w wersji pełnoprzepływowej i tłumikiem ciśnienia.
System monitoringu Press-Check do hydrauliki zawiera szeroki zakres punktów testowych, miniwęży i złączy do monitorowania i testowania układów hydraulicznych. Może być instalowany w dowolnym punkcie układu, tam gdzie wymagany jest monitoring ciśnienia. System jest zaprojektowany i produkowany zgodnie z IDO 15171-2 i jest w pełni kompatybilny z kilkoma innymi markami.
Parametry techniczne |
|
| Materiał | Ocynkowana stal |
| Materiał uszczelnienia | Nitryl (NBR) |
| Temperatura pracy | -20°C — +100°C |
| Przyłącza manometru pełnoprzepływowe | ||||||
| przyłącze |
|
L | L2 | HEX | max ciśnien robocze |
nr produktu |
| Przyłącze grodziowe | G 1/4" | 50 mm | - | 19 mm | 63.0 MPa | 193591600 |
| G 1/2" | 58 mm | - | 27 mm | 63.0 MPa | 193591601 | |
| 1/4" NPTF | 50 mm | - | 19 mm | 63.0 MPa | 193591602 | |
| Szybkozłącze | G 1/4" | 34 mm | - | 19 mm | 63.0 MPa | 193591603 |
| G 1/2" | 39 mm | - | 27 mm | 63.0 MPa | 193591604 | |
| 1/4" NPTF | 34 mm | - | 19 mm | 63.0 MPa | 193591605 | |
| Złącze obrotowe | G 1/4" | 40 mm | 40 mm | 17 mm | 63.0 MPa | 193591606 |
| G 1/2" | 43mm | 40 mm | 27 mm | 63.0 MPa | 193591607 | |
| Przyłącza manometru pełnoprzepływowe | ||||||
| przyłącze |
|
L | L2 | HEX | max ciśnien robocze |
nr produktu |
| Szybkozłącze | G 1/4" | 34 mm | - | 19 mm | 63.0 MPa | 193591608 |
| G 1/2" | 39 mm | - | 27 mm | 63.0 MPa | 193591609 | |
| 1/4" NPTF | 34 mm | - | 19 mm | 63.0 MPa | 193591610 | |
