Wtyki testowe typ T dostępne w wersji light i heavy, konstrukcja zgodna z DIN 2353. Wyposażone w metalową lub plastikową osłonę przeciwpyłową.



System monitoringu Press-Check do hydrauliki zawiera szeroki zakres punktów testowych, miniwęży i złączy do monitorowania i testowania układów hydraulicznych. Może być instalowany w dowolnym punkcie układu, tam gdzie wymagany jest monitoring ciśnienia. System jest zaprojektowany i produkowany zgodnie z IDO 15171-2 i jest w pełni kompatybilny z kilkoma innymi markami.




Parametry techniczne


Materiał Ocynkowana stal
Materiał uszczelnienia Nitryl (NBR)
Temperatura pracy -20°C — +100°C

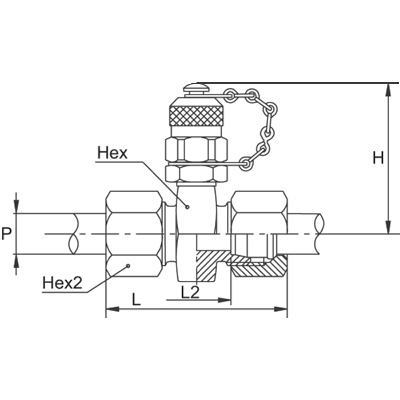

t rysunek

Wtyki z plastikowym korkiem


przyłącze

 L L2 HEX HEX2 H P

max ciśnien

robocze

 nr produktu
DIN 2353 Light M12x1.5 54 mm 20 mm 19 mm 14 mm 45.5 mm L06 31.5 MPa 103591518
  M14x1.5 54 mm 20 mm 24 mm 17 mm 49 mm L08 31.5 MPa 103591519
  M16x1.5 59 mm 22 mm 22 mm 19 mm 48 mm L10 31.5 MPa 103591520
  M18x1.5 59 mm 22 mm 24 mm 22 mm 49 mm L12 31.5 MPa 103591521
DIN 2353 Heavy M14x1.5 58 mm 24 mm 19 mm 17 mm 46.5 mm S06 63.0 MPa 103591522
  M16x1.5 59 mm 24 mm 22 mm 19 mm 48 mm S08 63.0 MPa 103591523
  M18x1.5 63 mm 24 mm 22 mm 22 mm 28 mm S10 63.0 MPa 103591524
  M20x1.5 63 mm 24 mm 22 mm 24 mm 48 mm S12 63.0 MPa 103591525
Wtyki z metalowym korkiem


przyłącze

 L L2 HEX HEX2 H P

max ciśnien

robocze

 nr produktu
DIN 2353 Light M12x1.5 54 mm 20 mm 19 mm 14 mm 45.5 mm L06 31.5 MPa 103591568
  M14x1.5 54 mm 20 mm 24 mm 17 mm 49 mm L08 31.5 MPa 103591569
  M16x1.5 59 mm 22 mm 22 mm 19 mm 48 mm L10 31.5 MPa 103591570
  M18x1.5 59 mm 22 mm 24 mm 22 mm 49 mm L12 31.5 MPa 103591571
DIN 2353 Heavy M14x1.5 58 mm 24 mm 19 mm 17 mm 46.5 mm S06 63.0 MPa 103591572
  M16x1.5 59 mm 24 mm 22 mm 19 mm 48 mm S08 63.0 MPa 103591573
  M18x1.5 63 mm 24 mm 22 mm 22 mm 28 mm S10 63.0 MPa 103591574
  M20x1.5 63 mm 24 mm 22 mm 24 mm 48 mm S12 63.0 MPa 103591575
