Złączki WEO
zŁĄcza i wtyki
wtyki z tulejĄ na wĄŻ 45°
Wtyki Serii 712 z tuleją na wąż 45° dla jedno/dwu oplotowych węży hydraulicznych. Rozmiary od 1/4" do 3/4"
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |
| Wtyki WEO z tuleją na wąż | |||||||

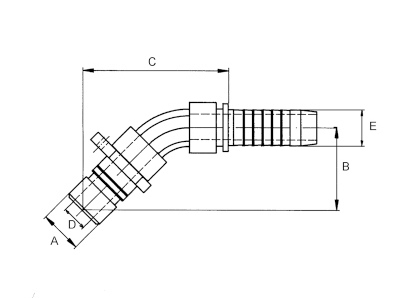

| przyłącze | Ciśnienie robocze | A | B | C | D | nr produktu | |
Wtyk 1/4" |
1/4" (6.9 mm) | 350 bar (5080 PSI) | 10 mm | 28 mm | 51 mm | 4.5 mm | 147120404 |
Wtyk 3/8" |
3/8" (10.1 mm) | 350 bar (5080 PSI) | 13 mm | 33 mm | 59 mm | 7 mm | 147120606 |
Wtyk 1/2" |
1/2" (13.6 mm) | 350 bar (5080 PSI) | 16 mm | 36 mm | 66 mm | 9 mm | 147120808 |
