Złączki WEO
zŁĄcza i wtyki
zŁĄcze z tulejĄ na wĄŻ
Złączki wtykowe Seria 817 z tuleją na wąż la jedno/dwu oplotowych węży hydraulicznych. Rozmiary od 1/4" do 1".
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |
| Wtyki WEO z tuleją na wąż | ||||||||

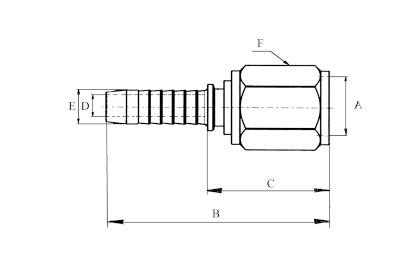

| przyłącze | Ciśnienie robocze | A | B | C | D | F | nr produktu | |
Złącze 1/4" |
3/16" (5.25 mm) | 350 bar (5080 PSI) | 10 mm | 58.5 mm | 33.2 mm | 2.8 mm | 20 mm | 148170404 |
Złącze 3/8" |
3/8" (10.1 mm) | 350 bar (5080 PSI) | 13 mm | 66.9 mm | 36 mm | 7 mm | 24 mm | 148170606 |
Złącze 3/4" |
3/4" (20 mm) | 350 bar (5080 PSI) | 23 mm | 87 mm | 28 mm | 15 mm | 32 mm | 148171212 |
Złącze 1" |
1" (26.2 mm) | 250 bar (3630 PSI) | 30 mm | 105 mm | 58.5 mm | 21 mm | 41 mm | 148171616 |
