Wtyki zaślepiające Seria 723 w rozmiarach od 1/4" do 1".
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |
| Wtyki WEO Male plug | |||||||

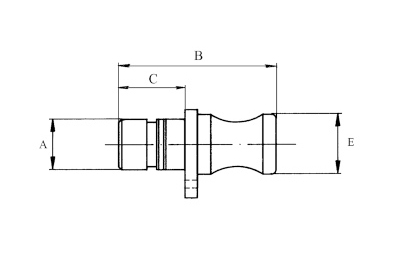

| przyłącze | Ciśnienie robocze | A | B | C | F | nr produktu | |
Wtyk 1/4" |
- | 350 bar (5080 PSI) | 10 mm | 43 mm | 19 mm | 12 mm | 147230400 |
Wtyk 3/8" |
- | 350 bar (5080 PSI) | 13 mm | 50 mm | 22 mm | 16 mm | 147230600 |
Wtyk 1/2" |
- | 350 bar (5080 PSI) | 16 mm | 50 mm | 22 mm | 19 mm | 147230800 |
Wtyk 3/4" |
- | 350 bar (5080 PSI) | 23 mm | 59 mm | 31 mm | 25 mm | 147231200 |
Wtyk 1" |
- | 250 bar (3630 PSI) | 30 mm | 75 mm | 38.5 mm | 33 mm | 147231600 |
