Złączki WEO
zŁĄcza i wtyki
wtyki z tulejĄ na wĄŻ
Wtyki Serii 710 z tuleją na wąż dla jedno/dwu oplotowych węży hydraulicznych. Rozmiary od 1/4" do 1".
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |

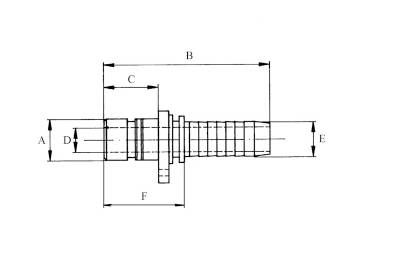

| Wtyki WEO z tuleją na wąż | ||||||||
| przyłącze | Ciśnienie robocze | A | B | C | D | F | nr produktu | |
Wtyk 1/4" |
3/16" (5.25 mm) | 350 bar (5080 PSI) | 10 mm | 54.5 mm | 19 mm | 2.8 mm | 29.2 mm | 147100403 |
| 1/4" (6.9 mm) | 350 bar (5080 PSI) | 10 mm | 58 mm | 19 mm | 4.5 mm | 30 mm | 147100404 | |
Wtyk 3/8" |
1/4" (6.9 mm) | 350 bar (5080 PSI) | 13 mm | 61 mm | 22 mm | 4.5 mm | 33 mm | 147100604 |
| 5/16" (8.6 mm) | 350 bar (5080 PSI) | 13 mm | 61 mm | 22 mm | 5.6 mm | 33 mm | 147100605 | |
| 3/8" (10.1 mm) | 350 bar (5080 PSI) | 13 mm | 63 mm | 22 mm | 7 mm | 33 mm | 147100606 | |
Wtyk 1/2" |
3/8" (10.1 mm) | 350 bar (5080 PSI) | 16 mm | 63 mm | 22 mm | 7 mm | 33 mm | 147100806 |
| 1/2" (13.6 mm) | 350 bar (5080 PSI) | 16 mm | 64 mm | 22 mm | 9.5 | 33 mm | 147100808 | |
Wtyk 3/4" |
1/2" (13.6 mm) | 350 bar (5080 PSI) | 23 mm | 73.5 mm | 31 mm | 9.5 mm | 42.5 mm | 147101208 |
| 5/8" (16.8 mm) | 350 bar (5080 PSI) | 23 mm | 77.5 mm | 31 mm | 12 mm | 43.3 mm | 147101210 | |
| 3/4" (20 mm) | 350 bar (5080 PSI) | 23 mm | 82 mm | 31 mm | 13 mm | 43 mm | 147101212 | |
Wtyk 1" |
1" (26.2 mm) | 250 bar (3630 PSI) | 30 mm | 100.5 mm | 38.5 mm | 21 mm | 54 mm | 147101616 |
