Złączki WEO
zŁĄcza i wtyki
zŁĄcze z gwintem zewnĘtrznym sae j515 o-ring
Złączki wtykowe Seria 826 z gwintem zewnętrznym SAE J514 i uszczelniającym O-ringem. Rozmiary od 1/4" do 1"
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |

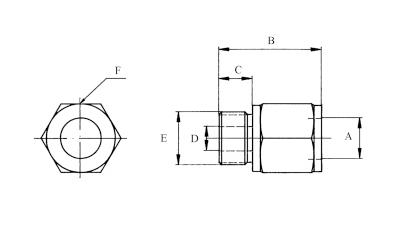

| Wtyki WEO z gwintem SAE J514 O-ring Boss | ||||||||
| przyłącze | Ciśnienie robocze | A | B | C | D | F | nr produktu | |
Złącze 1/4" |
7/16"-20 | 350 bar (5080 PSI) | 10 mm | 35.4 mm | 9 mm | 4.5 mm | 20 mm | 148260407 |
Złącze 3/8" |
9/16"-18 | 350 bar (5080 PSI) | 13 mm | 39.9 mm | 10 mm | 7 mm | 24 mm | 148260609 |
Złącze 1/2" |
3/4"-16 | 350 bar (5080 PSI) | 16 mm | 40.5 mm | 11 mm | 9.5 mm | 28 mm | 148260812 |
| 7/8"-14 | 350 bar (5080 PSI) | 16 mm | 42.1 mm | 12.6 mm | 12 .7 mm | 28 mm | 148260814 | |
| 1 1/16"-12 | 350 bar (5080 PSI) | 16 mm | 45.5 mm | 15 mm | 14.5 mm | 28 mm | 148260817 | |
Złącze 3/4" |
1 1/16"-12 | 350 bar (5080 PSI) | 23 mm | 55 mm | 15 mm | 15 mm | 32 mm | 148261217 |
Złącze 1" |
1 5/16"-12 | 250 bar (3630 PSI) | 30 mm | 64 mm | 15 mm | 21 mm | 41 mm | 148261621 |
