Złączki WEO
zŁĄcza i wtyki
zŁĄcze z gwintem zewnĘtrznym (ISO 228/1)
Złącza wtykowe Seria 810 z gwintem zewnętrznym (ISO 228/1) w rozmiarach 1/4" do 1".
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |
| Wtyki WEO z gwintem zewnętrznym (ISO 228/1) | ||||||||

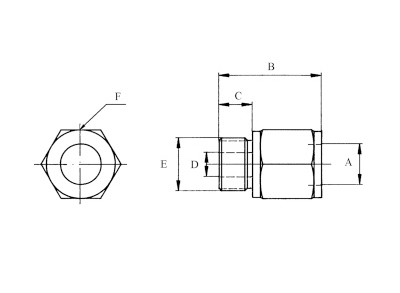

| przyłącze | Ciśnienie robocze | A | B | C | D | F | nr produktu | |
Złącze 1/4" |
G 1/4" | 350 bar (5080 PSI) | 10 mm | 38.4 mm | 12 mm | 4.5 mm | 20 mm | 148100404 |
Złącze 3/8" |
G 3/8" | 350 bar (5080 PSI) | 13 mm | 41.9 mm | 12 mm | 7 mm | 24 mm | 148100606 |
Złącze 1/2" |
G 1/2" | 350 bar (5080 PSI) | 16 mm | 43.5 mm | 14 mm | 9.5 mm | 28 mm | 148100808 |
Złącze 3/4" |
G 3/4" | 350 bar (5080 PSI) | 23 mm | 56 mm | 16 mm | 9.5 mm | 36 mm | 148101212 |
Złącze 1" |
G 1" | 250 bar (3630 PSI) | 30 mm | 67 mm | 18 mm | 21 mm | 41 mm | 148101616 |
