wtyki z tulejĄ na wĄŻ 90°
Wtyki Serii 714 z tuleją na wąż 90° dla jedno/dwu oplotowych węży hydraulicznych. Rozmiary od 1/4" do 3/4"
Parametry techniczne |
|
| Temperatura pracy | -30°C — +100°C |
| Materiał złącza | stal hartowana |
| Wtyki WEO z tuleją na wąż | |||||||

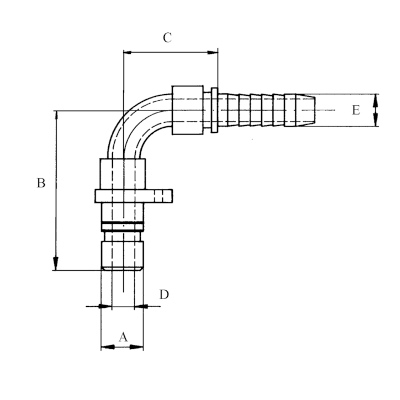

| przyłącze | Ciśnienie robocze | A | B | C | D | nr produktu | |
Wtyk 1/4" |
1/4" (6.9 mm) | 350 bar (5080 PSI) | 10 mm | 51 mm | 34 mm | 4.5 mm | 147140404 |
Wtyk 3/8" |
3/8" (10.1 mm) | 350 bar (5080 PSI) | 13 mm | 60 mm | 39 mm | 7 mm | 147140606 |
Wtyk 1/2" |
3/8" (10.1 mm) | 350 bar (5080 PSI) | 16 mm | 61 mm | 39 mm | 7 mm | 147140806 |
| 1/2" (13.6 mm) | 350 bar (5080 PSI) | 16 mm | 68 mm | 48 mm | 9 mm | 147140808 | |
